602/999 GBA02246 但聞 響 完全対称回路補完計画: 回路
( 8) 00/01/19 17:30 601へのコメント コメント数：1

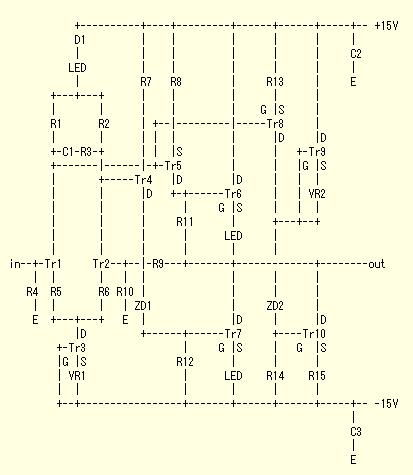

今回作ってみたアンプの回路は次のようなものです。
Tr1,Tr2:K170 Tr3,Tr9:K359 Tr4,Tr5,Tr8:J148 Tr6,Tr7:K79 Tr10:K2961
VR1: 200Ω VR2: 5K（多回転型）
R1,R2,R7,R8,R13:1.2K R3:120 R4:820K R5,R6:100 R14,R15:1K(RE55QF)
R9:51 R10:100 R11,R12:470（スケルトン）
D1: 1S1588 LED: 発光ダイオード（緑） ZD1,ZD2: RD15EB
C1: 50p C2,C3: 0.22μ
要するに四號機の回路に、R13〜R15までの「補完回路」を付加したものです。
補完回路の基本的な動作は、R8-Tr5に並列に R13-Tr8を入れ、＋側ドライブ電
流と同じ電流を作り出し、それをR14,R15,Tr10のカレントミラーでひっくり返し
て出力から引き算をするというものです。
ここでのポイントはTr10のカレントミラーがどこまで正確に動作するかです。
これが正確でないと、「補完回路」はドライブ電流引き算回路ではなく、単に歪
み付加回路になってしまいます。
ところで、こう書くと、変なことに気づかれるかと思います。R14,R15,Tr10で
はカレントミラーは完成していないのです。Tr10のＶthをかせぐために、最も基
本的なカレントミラーならTr10と向き合うもう一つのTrが必要ですし、金田先生
の好まれる方法ならR14がR15より大きくなければいけませんし、ここしばらく私
が書き込んできたアンプのやり方ならR14の直前か直後にダイオードやLEDといっ
た定電圧素子が必要なはずです。ZD2 は位置も違えば電圧も全く見当外れです。
今回その役割を果たしているのは、Tr9とVR2からなる定電流回路です。ここか
ら供給される定電流がＶthぶんの電圧を作り出します。
もともと補完回路を考え始めたときは、“可変ツェナーダイオード”みたいな
ものがあれば（まあ、実際そういう感じで使えるICも存在していますが）、それ
をR14 の前か後かにつっこめば、Tr10のバイアスを作り出すこともできるし、し
かも、その値が自由に設定できれば、ゲインを動かさずにTr10のアイドリング電
流の設定もできるわけですから、out put につながっている石ということで０Ｖ
レベルの調整にも使えて便利なんだが・・・と思っていたわけです。
しかしこの位置に入る素子は、よほど特性が良くないと、カレントミラーで折
り返される電流値を歪ませますし、その歪みはダイレクトに出力されるわけです
から、かなり条件は難しいな〜、と思っていました。
しかしふと気づいてみると、定電圧は定電流で作り出せるではないですか。し
かもこの方法なら電流値／電圧値の設定も自由にできるではないですか。そして
また更に、もっと重要なことに、このようにして作り出された電圧は、定電流回
路の精度のみに依存し、信号電流の変化によって影響される心配がありません。
ダイオード等の定電圧デバイスの場合、動作抵抗が存在し、信号によって、一定
のはずの定電圧が必ず、かなり変動します。しかし今回のような回路では、信号
電流は、定電流素子のＶDSにかすかな影響を与えますが、理想Trなら全然、現実
のTrでもほんのわずかしか、影響されません。定電圧デバイスを使うよりも何桁
も信号電流からの影響を受けにくいものとなります。これはカレントミラーの精
度を上げる上できわめて有利なはずです。
と、いうことで、０Ｖレベルの調整もここでできますので、ドライブ回路の、
＋側／−側のゲインを変化させるようなVRは不要になり、初段のVRはアイドリン
グ設定用のものだけになります。まあ、パーツには誤差がつきものですので、そ
の修正用に残してもよいのかもしれませんが、必要ならば抵抗も選別してやると
いうことで、ここは＋側／−側のゲイン差はパーツの精度レベルということにす
ることにします。おそらくその方が摺動子の接点による音質劣化からも逃れられ
て好適なはずです。
なお、補完回路の定電流回路はアースラインからぶら下げてもよく、その場合
K359の定格ＶDSが低いこと対策のZD2はなくても良くなります。もっともTr8の動
作条件をTr5に近づけるという効能もZD2には期待できますので、アースラインに
電流を流すのはあまり好きではないという理由とも併せて、上のような回路にし
てみました。
但聞 響
