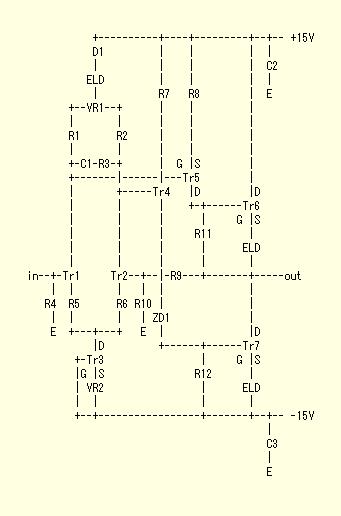

591/999 GBA02246 但聞 響 四號機（ヘッドフォン／プリアンプ）の回路
( 8) 00/01/17 17:36 590へのコメント コメント数：1



Tr1,Tr2: K170 Tr3: K359 Tr4,Tr5: J148 Tr6,Tr7: K79
VR1,VR2: 200Ω
R1,R2,R7,R8: 1.2K R3: 120 R4: 820K R5,R6: 100 (RE55QF)
R9:51 R10:100 R11,R12:470（スケルトン）
D1: 1S1588 ELD: 発光ダイオード（緑） ZD1: RD15EB
C1: 50p C2,C3: 0.22μ

　と、まあ、何の変哲もない回路です。
　初段のカレントミラー用バイアスが発光ダイオード＋1S1588となったのは、手
持ちのJ148に、Ｖth の小さいものがなくなってきたためです。これで2.7V ほど
です。
　また、０Ｖ調整用のＶＲが、差動アンプ側ではなくカレントミラー側に入って
おり、カレントミラーがわずかにゲインをもつようになっています。もともとは
５０Ωで行けないかと思っていましたが、０Ｖに合わせきれず、１００Ωに交換、
それでもだめで２００Ωになりました。こうなるのだったらR7,R8を 1.3Kにして
おくべきだったでしょう・・・ただ、これには後日談があります。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　但聞 響

---
